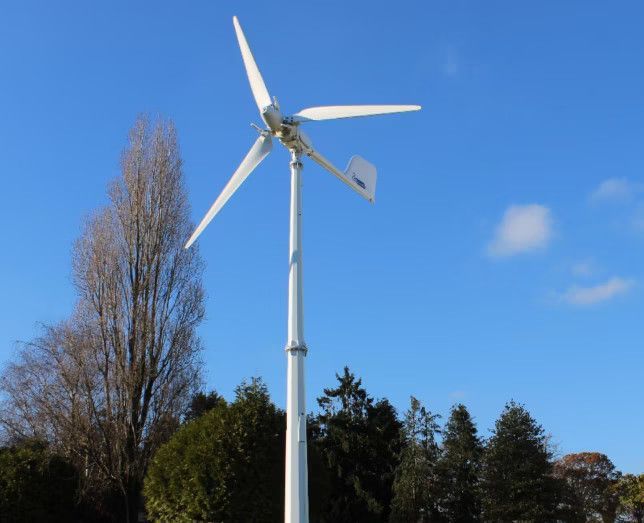

5-kW Horizontal-Windkraftanlagen-Komplettset mit Mast, mechanischer Blattwinkelverstellung und Laderegler – für private und gewerbliche Nutzung

5kW Vertikal Windkraftanlag e Komplettset - 220V - 380V Windgenerator + Spezielle Laderegler + Kabel + Mast Tower & Zubehör für Windgenerator

Lieferumfang der Windkraftanlage

• 5- kW- Windkraftanlage mit mechanischer Blattwinkelverstellung
• 5 kW Windcontroller mit Dump Load und Power Curve Tracking Control
• 5 kW Hybrid- Wechselrichter
• 8 m Freistellturm aus Q355- Stahl, feuerverzinkt
• Remote- Control- Funktion mit WLAN- und LAN- Anbindung sowie App- und PC- Steuerung
• Anschluss- und Verbindungskabelsatz für die Systemverkabelung zwischen Windkraftanlage, Windcontroller, Dump Load und Wechselrichter
• Installations- und Verbindungsmaterial für elektrische Einbindung, Montage und Inbetriebnahme der Systemkomponenten

GerWTO6 – 5-kW-Windkraftanlage mit Blattwinkelregelung für geregelte Energieerzeugung

Die GerWTO6 ist eine horizontale Windkraftanlage mit 5 kW Nennleistung für die dezentrale Stromerzeugung in privaten, landwirtschaftlichen und gewerblichen Anwendungen.

Sie kombiniert einen dreiphasigen Permanentmagnet- Wechselstromgenerator mit einem Rotordurchmesser von 5,6 m , drei Rotorblättern aus FRP und einer mechanischen Blattwinkelregelung zur aktiven Blattwinkelverstellung.

Dadurch wird ein kontrolliertes Betriebsverhalten über unterschiedliche Windbereiche hinweg unterstützt: ein gutes Anlaufverhalten bei geringer Windgeschwindigkeit, eine geregelte Drehzahlentwicklung bei zunehmendem Wind und eine stabile Leistungsabgabe im vorgesehenen Arbeitsbereich.

Die Anlage ist für die Einbindung in Off- Grid-, On- Grid- und Hybrid- Systeme ausgelegt und eignet sich für Projekte, bei denen eine kompakte, technisch geregelte Windkraftanlage mit klarer Systemintegration gefragt ist.

Wichtige Eckdaten

• Nennleistung: 5 kW
• Maximalleistung: 6 kW
• Startwindgeschwindigkeit: 2,5 m/ s für frühes Anlaufverhalten bei geringen Windgeschwindigkeiten
• Rotordurchmesser: 5,6 m
• 3 Rotorblätter aus glasfaserverstärktem Kunststoff
• Arbeitsbereich: 3– 30 m/ s ausgelegt für einen breiten Windbereich
• Systemeinsatz: Off- Grid / On- Grid / Hybrid geeignet für verschiedene Versorgungskonzept

Was bedeutet Blattwinkelregelung?

Unter Blattwinkelregelung versteht man die Verstellung des Blattwinkels der Rotorblätter. Bei der GerWTO6 erfolgt diese Regelung mechanisch. Der Blattwinkel wird so angepasst, dass die Anlage je nach Windverhältnissen gezielt auf Energieaufnahme, Drehzahl und Belastung reagieren kann.

Dieses Prinzip verbessert das Betriebsverhalten über den gesamten Arbeitsbereich hinweg. Bei geringem Wind unterstützt die Blattstellung das Anlaufen und die Energieaufnahme. Bei zunehmendem Wind wird die Rotorcharakteristik so beeinflusst, dass die Drehzahl kontrolliert bleibt und die mechanische Belastung des Systems reduziert wird.

Bedeutung für den praktischen Betrieb

• Bei wenig Wind: Die Rotorblätter werden so angeströmt, dass ein günstiges Anlauf- und Teillastverhalten unterstützt wird.
• Im Leistungsbereich: Die Regelung trägt dazu bei, die Rotordrehzahl im vorgesehenen Bereich zu halten und die Leistungsabgabe zu stabilisieren.
• Bei stärkerem Wind: Die Blattverstellung reduziert Lastspitzen und unterstützt den Schutz von Rotor, Generator und Turm.
• Für Betreiber: Das Ergebnis ist ein geregelteres, materialschonenderes und sicherheitsorientiertes Betriebsverhalten.

Technisch geregelte Windkraftanlage für dezentrale Energiesysteme

Die GerWTO6 ist für Anwendungen entwickelt, in denen eine kompakte Windkraftanlage mit definierter Leistungsregelung und robuster Konstruktion eingesetzt werden soll. Mit 5 kW Nennleistung und einer Maximalleistung von 6 kW eignet sie sich für Versorgungsaufgaben in netzfernen, netzgekoppelten und hybriden Systemkonfigurationen.

Die elektrische Energie wird über einen dreiphasigen Permanentmagnet- Wechselstromgenerator erzeugt. Zusammen mit dem 5,6 m großen Rotor und den drei FRP- Rotorblättern entsteht eine auf die 5- kW- Klasse abgestimmte Anlagentechnik, die auf geregelten Betrieb, mechanische Stabilität und effiziente Nutzung des Windangebots ausgelegt ist. Die Nenndrehzahl von 240 U/ min unterstreicht die technische Einordnung der Anlage in einen klar definierten Arbeitsbereich.

Ein zentrales Merkmal der GerWTO6 ist die mechanische Blattwinkelregelung mit Zentrifugal- Verstellung . Die Anlage startet bereits ab 2,5 m/ s . Mit steigender Windgeschwindigkeit wird der Blattwinkel automatisch angepasst, sodass die Drehzahl kontrolliert bleibt und die Leistungsabgabe im vorgesehenen Betriebsbereich stabilisiert wird. Das verbessert nicht nur das Laufverhalten, sondern unterstützt auch die Begrenzung mechanischer Belastungen im täglichen Betrieb.

Die Anlage arbeitet im Bereich von 3 bis 30 m/ s und ist für eine Sicherheitswindgeschwindigkeit von 60 m/ s ausgelegt. Zur Betriebs- und Sicherheitsregelung sind Blattwinkelregelung , aktive Windnachführung und elektromagnetische Bremse integriert. Diese Kombination schafft mehrere Ebenen der Regelung und unterstützt ein stabiles Verhalten bei wechselnden Windbedingungen.

Mit einer überstrichenen Fläche von 24 m² , einem Anlagengewicht von ca. 400 kg , einer Schutzart von IP54 und einem Arbeitstemperaturbereich von - 20 ° C bis + 50 ° C ist die GerWTO6 für den dauerhaften Außeneinsatz ausgelegt. Die empfohlene Turmhöhe beginnt ab 8 m ; der Turm ist feuerverzinkt ausgeführt. Damit eignet sich die Anlage für Projekte, bei denen eine technisch sauber integrierbare Windlösung mit nachvollziehbarer Auslegung benötigt wird.

Geeignet für unterschiedliche Einsatzbereiche

Die GerWTO6 eignet sich für Projekte, in denen Windenergie als ergänzende oder eigenständige Stromquelle genutzt werden soll. Dazu gehören private Anwendungen, landwirtschaftliche Betriebe sowie gewerbliche Systeme mit Speicher-, Wechselrichter- oder Hybridintegration.

Kontrolliertes statt ungeregeltes Laufverhalten

Im Unterschied zu einfachen Windturbinen mit festem Blattwinkel ermöglicht die mechanische Blattwinkelregelung ein deutlich kontrollierteres Betriebsverhalten. Das ist insbesondere dann von Vorteil, wenn Windstärke, Lastzustände und Versorgungsanforderungen im Tagesverlauf variieren.

Wichtig für die Projektplanung

Für die tatsächliche Energieausbeute sind neben der Windkraftanlage vor allem Standortqualität , Turmhöhe , Geländerauigkeit , freie Anströmung , mittlere Jahreswindgeschwindigkeit und lokale Turbulenzen entscheidend. Die Anlage sollte daher immer im Zusammenhang mit den konkreten Standortbedingungen bewertet werden.

Highlights

• Frühes Anlaufverhalten: Der Start ab 2,5 m/ s unterstützt die Nutzung auch an Standorten mit wechselnden und nicht dauerhaft hohen Windgeschwindigkeiten.
• Mechanische Blattwinkelregelung: Die aktive Blattwinkelverstellung unterstützt eine geregelte Leistungsabgabe und reduziert mechanische Belastungen im Betrieb.
• Flexible Systemintegration: Geeignet für autarke, hybride und netzgekoppelte Energiesysteme mit passender Speicher- und Wechselrichtertechnik.
• Mehrstufige Sicherheitsfunktionen: Blattwinkelregelung, aktive Windnachführung und elektromagnetische Bremse unterstützen einen stabilen und sicheren Betrieb.

Technische Daten

• Modell: GerWTO6
• Bauart: Horizontale Windkraftanlage mit Blattwinkelregelung
• Nennleistung: 5 kW
• Maximalleistung: 6 kW
• Startwindgeschwindigkeit: 2,5 m/ s
• Arbeitswindgeschwindigkeit: 3– 30 m/ s
• Sicherheitswindgeschwindigkeit: 60 m/ s
• Rotorblattlänge: 2,5 m
• Rotordurchmesser: 5,6 m
• Rotorblätter: 3 Stück, FRP / glasfaserverstärkter Kunststoff
• Überstrichene Fläche: 24 m²
• Anlagengewicht: ca. 400 kg
• Generator: Dreiphasiger Permanentmagnet- Wechselstromgenerator
• Nenndrehzahl: 240 U/ min
• Nennarbeitsspannung: DC400V / DC240V
• Anlaufdrehmoment: < 0,3 N·m
• Windnachführung: Luvseitig mit Gierbewegung ( up wind + yawing)
• Stoppmethode: Blattwinkelregelung + aktive Windnachführung
• Geschwindigkeitsregelung: Blattwinkelregelung + aktive Windnachführung + elektromagnetische Bremse
• Schutzart: IP54
• Arbeitstemperatur: - 20 ° C bis + 50 ° C
• Empfohlene Turmhöhe: ab 8 m, feuerverzinkt

Jährliche Energieproduktion

Die folgende Übersicht zeigt die jährliche Energieproduktion in Abhängigkeit von der mittleren Jahreswindgeschwindigkeit . Sie dient der technischen Einordnung und unterstützt die erste Bewertung des standortbezogenen Ertragspotenzials.

• 3,5 m/ s: 2.481 kWh
• 4,0 m/ s: 3.744 kWh
• 4,5 m/ s: 5.168 kWh
• 5,0 m/ s: 7.298 kWh
• 5,5 m/ s: 8.277 kWh
• 6,0 m/ s: 12.120 kWh
• 6,5 m/ s: 13.785 kWh
• 7,0 m/ s: 16.980 kWh

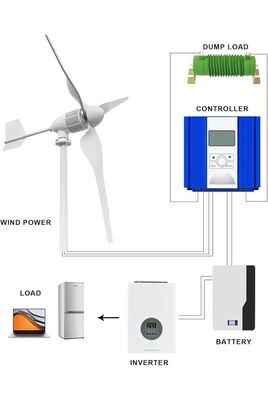

Systemkomponenten & Steuerung

Steuerung & Umwandlung

Die Systemkonfiguration umfasst einen 5- kW- Windcontroller mit Dump Load und Power Curve Tracking Control sowie einen 5- kW- Hybrid- Wechselrichter . Dadurch kann die erzeugte Energie bedarfsgerecht geführt, gespeichert oder in ein angeschlossenes Versorgungssystem eingebunden werden.

Fernsteuerung & Schnittstellen

Zur Überwachung und Bedienung stehen WLAN- und LAN- Anbindung sowie App- und PC- Steuerung zur Verfügung. Zusätzlich sind die Schnittstellen RS232 , RS485 , RJ45 , GPRS , WLAN , Bluetooth und Zigbee integriert. Damit lässt sich die Anlage in unterschiedliche Kommunikations- und Steuerungskonzepte einbinden.

Besondere Merkmale der GerWTO6

• 5 kW Nennleistung und 6 kW Maximalleistung
• Mechanische Blattwinkelregelung mit aktiver Blattwinkelverstellung
• Start ab 2,5 m/ s für frühes Anlaufverhalten
• 5,6 m Rotordurchmesser und 3 Rotorblätter aus FRP
• Blattwinkelregelung , aktive Windnachführung und elektromagnetische Bremse
• Geeignet für Off- Grid-, On- Grid- und Hybrid- Systeme
