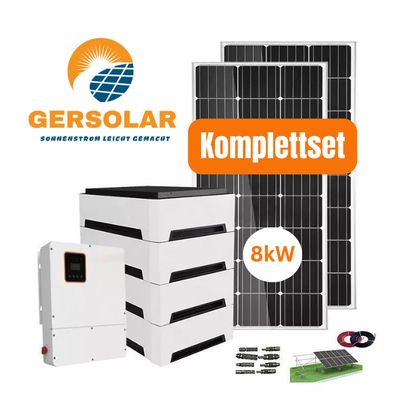

8 kWp Solaranlage Hybrid Komplettanlage 3-phasig + 1x 10kwh Speicher + komplettes Montagesystem

8 kWp Solaranlage Hybrid dreiphasig Komplettanlage + 10kWh Deye Speicher, 405 Watt black Frame Module + komplettes Montagesystem

---

Inklusive komplettem Montagesystem für Flachdächer sowie Pfannen- oder Blechdächer

---

---

Netz- / Insel-Kopplung
Diese Anlage ist ein Allrounder, die sowohl im Inselbetrieb mit Batterien

betrieben werden kann, als auch Energie ins Netz einspeisen kann.

---

• Diese Solaranlage ist nachträglich erweiterbar.
• Die Speichergröße kann nachträglich erweitert werden
• Der Wechselrichter kann nachträglich erweitert werden
• Der Wechselrichter ist Notstromfähig.

---

Die Anzahl der Photovoltaikmodule kann an Ihre zur Verfügung stehende Fläche angepasst werden. Hier wird der Preis dementsprechend reduziert.

---

Solarstrom einspeisen oder selbst verbrauchen:

Die Hybrid Solaranlage hat eine Höchstleistung von 8.000 Watt und verfügt über zwei Funktionen: Die Anlage ermöglicht, dass der Strom in das Netz einspeisst wird oder gespeichert und selbst verbraucht werden kann.

---

Grundprinzip - Wie funktioniert eine Hybrid-Solaranlage?

Grundprinzip der Hybrid Wechselrichter lädt standardmäßig die angeschlossenen Lithium-Akkus und speist bei Bedarf überschüssigen Strom in das angeschlossene Netz. Dabei wird primär der Strom der Solarmodule verwendet. Sobald keine Sonne mehr zur Verfügung steht, wird die Energieentnahme auf die Lithium-Akkus umgestellt. Sollten die Lithium-Akkus entladen sein bzw. keine Solarenergie zur Verfügung stehen, schaltet der Wechselrichter automatisch auf Netzstrom oder einen möglichen angeschlossenen Generator um.

---

Lieferumfang :

---

• 1 Stück X 8kW MPPT Hybrid-Wechselrichter 3 Phasiger Netz-Wechselrichter von DEYE.

• 2 Stück X 5,12 kWh Powerwall 51.2V 100Ah Lithium Speichersystem
• 18 Stück X 405 Watt Black Frame Solarmodule von JA SOLAR

• 8 x 3U-Halterungen (einfache Stapelhalterungen, Höhe 187 mm)
• Smart Meter speziell für unseren Wechselrichter
• 1 x Überspannungsschutz- Komplettpaket , bestehend aus mehreren Komponenten
• Alle notwendige Kabel & Leitungsschutzschalter
• Eine individuelle Dachplanung
• 6 mm² Solarmodul-Anschlusskabel, 100 Meter
• WiFi Modul zur Internetüberwachung mit Echtzeitüberwachung
• 4x Multi-Contact MC4 Kupplungsbuchse FEMALE /KBT4/6II-UR(konfigurierbar)
• 1 Stück X Wandverteiler & FI-Schutzschalter
• Sicherungsautomat 3 Polig & Sicherungsautomat 2 Polig
• Inklusive komplettem Montagesystem für Flachdächer sowie Pfannen- oder Blechdächer

---

1 Stück X 8kW MPPT Hybrid-Wechselrichter 3 Phasiger Netz-Wechselrichter:

---

Deye Hybridwechselrichter:

SUN 5/6/8/10/12K-SG ist ein brandneuer dreiphasiger Hybrid-Wechselrichter mit niedriger Batteriespannung , der ein sicheres und zuverlässiges System gewährleistet. Mit kompaktem Design und hoher Leistungsdichte unterstützt diese Serie ein DC/AC-Verhältnis von 1,3 und spart damit Investitionen in das Gerät. Er unterstützt einen dreiphasigen unsymmetrischen Ausgang und erweitert damit die Anwendungsszenarien. Ausgestattet mit CAN-Anschluss (x2) BMS und parallel, x1 RS485-Anschluss für BMS, x1 RS232-Anschluss für die Fernsteuerung, x1 DRM-Anschluss, die das System intelligent und flexibel macht.

Produktmerkmale:

• 48V Niederspannungsbatterie, Transformatorisolationsdesign
• 6 Zeiträume zum Laden/Entladen des Akkus
• max. Lade-/Entladestrom von 240A
• DC-Kopplung und AC-Kopplung zur Nachrüstung bestehender Solaranlagen
• Unterstützt die Speicherung von Energie aus dem Dieselgenerator
• Unterstützt dreiphasigen unsymmetrischen Ausgang
• Einzigartige Smart Load Anwendung und Netzspitzenreduzierungsfunktion

Technische Daten:

• Batteriespannungsbereich: 40 ~ 60 V
• max. Ladestrom: 190 A
• max. Entladestrom: 190 A
• Ladekurve: 3 Stufen / Ausgleich
• Externer Temperatursensor: Ja
• Ladestrategie für Li-Ion-Akkus: Selbstadaption an BMS
• max. DC-Eingangsleistung: 10400 W
• Nenn-PV-Eingangsspannung: 550 V (160 ~ 800 V)
• Anlaufspannung: 160 V
• MPPT-Bereich: 200 - 650 V
• Volllast-Gleichspannungsbereich: 350 - 650 V
• PV-Eingangsstrom: 13 A
• max. PV-ISC: 17 A
• Anzahl MPPT/Strings pro MPPT: 2/1 1
• AC-Nennleistung und USV-Leistung: 8000 W
• max. AC-Ausgangsleistung: 8800 W
• Spitzenleistung (außerhalb des Netzes): 2-fache Nennleistung, 10 S
• AC-Ausgangsnennstrom: 12,1 A
• max. Wechselstrom: 18,2 A
• max. Kontinuierlicher Wechselstrom-Passtrough: 45 A
• Ausgangsfrequenz und Spannung: 50/60 Hz; 3L/N/PE 220/380Vac, 230/400Vac
• Rastertyp: Drei Phasen
• Stromklirrfaktor: Klirrfaktor < 3% (lineare Last < 1,5 %)
• max. Effizienz: 97,60 %
• Euro-Effizienz: 97,00 %
• MPPT-Effizienz: 99,90 %
• Blitzschutz am PV-Eingang: Integriert
• Anti-Islanding-Schutz: Integriert
• Isolationswiderstandserkennung: Integriert
• Verpolungsschutz des PV-String-Eingangs: Integriert
• Fehlerstromüberwachungseinheit: Integriert
• Überstromschutz am Ausgang: Integriert
• Kurzschlussschutz am Ausgang: Integriert
• Überspannungsschutz am Ausgang: Integriert
• Überspannungsschutz: Gleichstrom Typ II / Wechselstrom Typ II
• Netzregulierung: CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
• Sicherheit EMV / Standard: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
• Betriebstemperaturbereich: -45 ~ 60 °C, >45 °C Derating
• Kühlung: Intelligente Kühlung
• Rauschen: <45 dB
• Kommunikation mit BMS: RS485; CAN
• Gewicht: 34,5 kg
• Größe WxHxT: 422x702x281 mm
• Schutzgrad: IP65
• Installationsstil: An der Wand montiert

---

Deye Betriebsanleitung 8, 10 & 12kw
Zertifikat für den Netz- und Anlagenschutz
DEYE Einheitenzertifikat

---

2 Stück X Lithium Speichersystem SE-G5.1 Pro Powerwall 51.2V 100Ah 5,12 kWh

---

Niederspannungs-Serie (NS) - SE-G5.1 Pro-B

• Sicherheit gewährleistet durch kobaltfreie Lithium-Eisenphosphat-Batterietechnologie (LFP): Langanhaltende Sicherheit, hohe Effizienz und Leistungsdichte.
• Integriertes intelligentes Batteriemanagementsystem (BMS) für umfassenden Schutz.
• Zuverlässig und leistungsstark dank hoher Entladeleistung. IP20 zertifiziert für natürliche Kühlung, breiter Betriebstemperaturbereich von -20 °C bis 55 °C.
• Flexibel und erweiterbar mit modularem Aufbau für bis zu 64 parallele Einheiten und maximale Kapazität von 327 kWh.
• Ideal für private und kommerzielle Anwendungen zur Steigerung des Eigenverbrauchs.
• Praktische Funktionen wie automatische Vernetzung, einfache Wartung und Fernüberwachung. Firmware-Updates über USB-Laufwerk unterstützt.
• Umweltfreundlich mit Verwendung von ungiftigen und schadstofffreien Materialien.
• Drei flexible Montagemöglichkeiten: Rackmontage, Wandmontage und Bodenmontage zur Platzersparnis.

---

Produktbeschreibung:

---

Der SE-G5.1 Pro-B ist eine innovative Lösung für private und kommerzielle Anwendungen und unterstreicht Deyes führende Position in der High-End-Industrie für umweltfreundliche Elektronik. Er setzt neue Maßstäbe in Sachen Batterietechnologie und Frequenzumwandlungs-Steuerungskerntechnologie.

Hauptmerkmale der SE-G5.1 Pro-B Heimbatteriespeichersysteme:

Die SE-G5.1 Pro-B Heimbatteriespeichersysteme setzen auf kobaltfreie Lithium-Eisenphosphat-Batterietechnologie (LFP), die Sicherheit, Effizienz und Langlebigkeit gewährleistet. Ein intelligentes Batteriemanagementsystem (BMS) bietet umfassenden Schutz und sorgt für Zuverlässigkeit und Langlebigkeit.

Die Systeme sind für hohe Entladeleistung ausgelegt und können in einem breiten Temperaturbereich von -20 °C bis 55 °C betrieben werden. Durch ihren modularen Aufbau können sie einfach erweitert werden und bieten Platz für bis zu 64 parallele Einheiten mit einer maximalen Kapazität von 327 kWh. Dadurch eignen sie sich ideal zur Steigerung des Eigenverbrauchs sowohl für private als auch kommerzielle Anwendungen.

Die automatische Vernetzung der Batteriemodule ermöglicht eine einfache Wartung und Fernüberwachung. Firmware-Updates können bequem über ein USB-Laufwerk durchgeführt werden, um sicherzustellen, dass die Systeme stets auf dem neuesten Stand sind.

Der SE-G5.1 Pro-B verwendet ausschließlich ungiftige und schadstofffreie Materialien und entspricht damit dem Trend zu umweltfreundlicheren Energielösungen.

Die Systeme bieten drei flexible Montagemöglichkeiten (Rackmontage, Wandmontage und Bodenmontage), um Platz zu sparen und eine nahtlose Integration in bestehende Anlagen zu gewährleisten.

Technische Daten:

Modell: SE-G5.1 Pro-B

Hauptparameter:

• Batteriechemie: LiFePO4
• Kapazität (Ah): 100
• Skalierbarkeit: Max. 64 Stück parallel (327 kWh)
• Nennspannung (V): 51,2
• Betriebsspannung (V): 43,2~57,6
• Nennenergie (kWh): 5,12
• Nutzbare Energie (kWh): 4,6
• Lade-/Entladestrom (A): Empfohlen 50, maximal 100, Spitzenwert (2 Minuten, 25 ℃) 150
• Anderer Parameter:
• Entladungstiefe empfohlen: 90%
• Abmessungen (B/H/T, mm): 440*133*540
• Ungefähres Gewicht (kg): 45
• Master-LED-Anzeige: 5LED (SOC:20%~SOC100%), 3LED (Betrieb, Alarmierung, Schutz)
• IP-Schutzart des Gehäuses: IP20
• Betriebstemperatur: Ladung: 0~55℃ (Optionale Heizung: -20℃~55℃), Entladung: -20℃~55℃
• Lagertemperatur: 0~35℃
• Feuchtigkeit: 5%~95%
• Höhe: ≤2000m
• Lebensdauer: ≥6000 (25℃±2℃,0,5C/0,5C,90%DOD,70%EOL)
• Installation: Wandmontage, Bodenmontage, Rackmontage (19-Zoll-Standardschrank, Schranktiefe ≥600 mm)
• Kommunikationsanschluss: CAN2.0, RS485
• Garantiezeit: 10 Jahre
• Energiedurchsatz: 16MWh@70%EOL
• Zertifizierung: UN38.3, IEC62619, CE, UK, VDE2510-50, CEI 0-21, FCC, UL1973, UL9540A

---

18 x JA Solar JAM54S30-405/MR (11BB) 405 Wp PERC-Halbzelle

---

Produktbeschreibung:

---

405W Multi-11-Busbar Halbzelle (Black Frame schwarzer Rahmen)

Über JA Solar Holdings Co., Ltd.

JA Solar Holdings Co., Ltd. ist ein weltweit führender Hersteller hochleistungsfähiger Solarprodukte. JA Solar wurde im Mai 2005 gegründet und im Februar 2007 in den NASDAQ aufgenommen. JA Solar zählt zu einem weltweit führenden Zellenhersteller seit 2010 und ist seit 2012 als Tier-1-Lieferant etabliert. Angesichts unserer dauerhaften Aktivität in der Solarzellentechnologie sind wir engagiert, Solarmodule mit hervorragenden Leistungen von Umwandlungswirkungsgrad und Produktionseffizienz sowie hoher Zuverlässigkeit herzustellen. Damit ermöglichen wir Ihnen eine Nutzenmaximierung von PV-Projekten. JA Solar erbringt unseren Kunden die führenden industriellen Erfahrungen, die kontinuierlichen Anstrengungen in Forschung und Entwicklung, die kundenorientierten Dienstleistungen sowie die soliden Finanzverhältnisse. Wir würden uns freuen, Ihr langfristig vertrauenswürdiger Geschäftspartner sein zu dürfen.

Mehr Leistung pro Flächeneinheit

• Aufgebaut aus Multi-Busbar-PERG-Zellen bietet die Halbzellenkonfiguration der Module die Vorteile einer höheren Ausgangsleistung, einer besseren temperaturabhängigen Leistung, eines geringeren Beschattungseffekts bei der Energieerzeugung, einer geringeren Gefahr von Hot-Spots sowie einer höheren Toleranz für mechanische Belastung.

Niedrige Systemkosten, Höherer Umwandlungswirkungsgrad ermöglicht Ihnen die Einsparung von

• Transportkosten
• BOS-Kosten

Ausgezeichnete Leistung bei wenig Lichteinstrahlung

• Eine höhere spektrale Empfindlichkeit auf größere Wellenlängen erhöht die Leistung bei wenig Lichteinstrahlung, sodass systemseitig mehr als 3% zusätzliche Leistung im Vergleich zu herkömmlichen Modulen erzeugt werden kann.

Hohe Zuverlässigkeit

• PID-freier Test
• TÜV und ETL zertifizierte Produkte
• Industrie-führende Zellentechnologie
• Hochwertige Komponenten von allen besten Lieferanten
• Harsh Klima- und Umwelthaltbarkeitsprüfungen
• Langfristige Zuverlässigkeitsprüfungen
• Auditierte und zertifizierte Herstellung durch unabhängige Prüfinstitute
• 100% unternehmensinterne automatische Herstellung
• Zweifache 100% EL-Prüfung garantiert fehlerfreie Module

Zulassungen und Zertifikate

• IEC 61215, IEC 61730, UL 1703, CEC Listed, MCS und CE
• ISO 9001: 2008: Qualitätsmanagementsysteme
• ISO 14001: 2004: Umweltmanagementsysteme
• BS OHSAS 18001: 2007: Sicherheits- und Gesundheitsschutz-Managementsysteme
• Als erstes chinesisches Unternehmen in der Solarbranche hat JA Solar das CO2-Bewertungsprogramm von Intertek erfolgreich abgeschlossen und die"Green Leaf"-Kennzeichnung für seine Produkte erhalten.

GARANTIE

• 15 Jahre Hersteller Produktgarantie
• 30 Jahre lineare Leistungsgarantie des Herstellers

Technische Daten – Kurzübersicht

Modulmaße	1722 x 1134 x 30 mm
Gewicht	21,5 kg
Solarzellen	Monokristallines Silizium
Zellausrichtung	120 Halbzellen Zellen
Rückseitenfolie	Schwarz
Rahmen	Schwarz eloxierte Aluminiumlegierung
Anschlussdose	IP 68 / 3 - Dioden
Kabel	Photovoltaikkabel 4,00 mm², länge siehe Datenblatt
Stecker	MC4 1000V - EVO2 1500V

---

Mitgelieferte Kabel & Leitungsschutzschalter:

• Smart Meter speziell für unseren Wechselrichter
• 1 x Überspannungsschutz-Set, bestehend aus mehreren Komponenten
• 6 mm² Solarmodul-Anschlusskabel, 100 Meter
• 4x Multi-Contact MC4 Kupplungsbuchse FEMALE /KBT4/6II-UR(konfigurierbar)

---

Wandverteiler mit Komponenten:

• 1 Stück X Wandverteiler & FI-Schutzschalter
• Sicherungsautomat 3 Polig & Sicherungsautomat 2 Polig

---

Montagematerial - Wählbar von Montagematerial:

---

• Montagematerial für ein Flachdach

• Montagematerial für ein Pfannendach / Dachziegel

• Montagematerial für ein Walmdach , Trapezdach, Welldach, Biberschwanzdach
• Montagematerial für ein Schieferdach

---

Garantie

• Photovoltaikmodule: Ja Solar 15 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie
• Wechselrichter: 10 Jahre
• Speicher: 10 Jahre

---

Verfügbare Downloads:

---

• Ja Solar Photovoltaik-Module
• DEYE Betriebsanleitung herunterladen
• DEYE Certificate of Conformity
• Zertifikat für den Netz- und Anlagenschutz

• Downloadbereich Wechselrichter

• Downloadbereich Lithium Batterie
• CE & TÜV Zertifikate

---

Sie haben noch Fragen? Bitte rufen Sie uns unter 06131 307 62 69 an, wir helfen Ihnen gern weiter.

---
